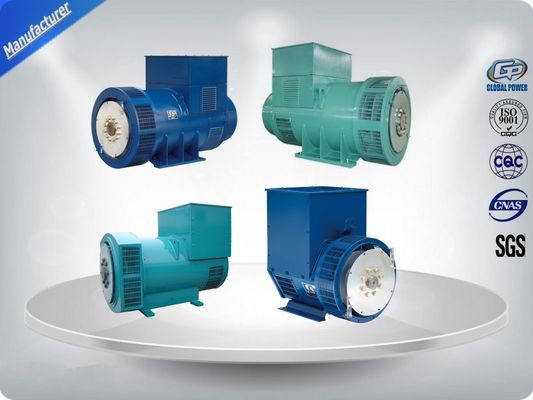

เครื่องกําเนิดออนไลน์ 3 ขั้นตอนที่ไม่มีแปรง 8Kva - 2400Kva สําหรับชุดเครื่องกําเนิดดีเซล
รายละเอียดสินค้า
| แรงดันไฟฟ้า: |
380 - 480 โวลต์ |
จัดอันดับความถี่: |
50/60 Hz |
| กำลังไฟพิกัด: |
640kw, 700kw, 740kw |
ความเร็วในการหมุน: |
1500/1800 รอบ/นาที |
| ประเภทเอาต์พุต: |
ไฟฟ้ากระแสสลับสามเฟส |
ประเภทการเชื่อมต่อ: |
ไม่มีแปรงที่น่าตื่นเต้นในตัวเอง |
| เกรดป้องกัน: |
ไอพี 23 |
ชั้นฉนวน: |
ชม |
| มิติ: |
183 x 92 x 140 (ซม.) |
| เน้น: |
เครื่องกําเนิดสynchronous brushless, เครื่องกำเนิดไฟฟ้ากระแสสลับแบบไร้แปรงถ่าน |
เครื่องกำเนิดไฟฟ้ากระแสสลับแบบไร้แปรงถ่าน 3 เฟส 8Kva - 2400Kva สำหรับชุดเครื่องกำเนิดไฟฟ้าดีเซล
มาตรฐาน:
เครื่องกำเนิดไฟฟ้าอุตสาหกรรม Global Power เป็นไปตามข้อกำหนดของ BS EN 60034 และส่วนที่เกี่ยวข้องของมาตรฐานสากลอื่นๆ เช่น BS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359
มาตรฐานและการรับรองอื่นๆ สามารถพิจารณาได้ตามคำขอ
คุณสมบัติของเรา:
- การควบคุมแรงดันไฟฟ้าอัตโนมัติ (AVR) ขั้นสูงเพื่อการทำงานที่ปราศจากปัญหาภายใต้สภาวะที่ต้องการมากที่สุด
- ขดลวดพิทช์ 2/3 เป็นมาตรฐาน เพื่อหลีกเลี่ยงกระแสไฟที่เป็นกลางมากเกินไป
- โครงสร้างแบริ่งเดี่ยวหรือสองตัวพร้อมโรเตอร์ที่สมดุลแบบไดนามิกและแบริ่งที่ปิดสนิทตลอดอายุการใช้งาน
- เข้าถึงได้ง่ายสำหรับการติดตั้งและบำรุงรักษา
- IP23 เป็นมาตรฐาน
- ระบบควบคุมแบบกระตุ้นตัวเอง
- ทนต่อการกัดกร่อนของน้ำมันและกรด
ข้อมูลจำเพาะทางเทคนิค:
| ระบบควบคุม Ser.4 | กระตุ้นแยกโดย P.M.G. |
| A.V.R | MX321 | MX341 |
| การควบคุมแรงดันไฟฟ้า | ±1.0% | ±1.0% |
| ระบบควบคุม Ser.4 | กระตุ้นตัวเอง |
| A.V.R | มาตรฐาน SX460 | ตัวเลือก AS440 |
| การควบคุมแรงดันไฟฟ้า | ±1.0% | ±1.0% |
| ระบบฉนวน | คลาส H |
| การป้องกัน | IP23 |
| ตัวประกอบกำลังไฟฟ้า | 0.8 |
| ขดลวดสเตเตอร์ | แบบเข้มข้นสองชั้น |
| พิทช์ขดลวด | สองในสาม |
| สายขดลวด | 12 |
| ความต้านทาน Wdg. สเตเตอร์ | 0.003 โอห์มต่อเฟสที่ 22°C ต่ออนุกรมแบบดาว |
| ความต้านทาน Wdg. โรเตอร์ | 1.75 โอห์มที่ 22°C |
| ความต้านทานสเตเตอร์ Exciter | 17 โอห์มที่ 22°C |
| ความต้านทานโรเตอร์ Exciter | 0.079 โอห์มต่อเฟส AT 22°C |
| ความเร็วเกินสูงสุด | 2250 รอบ/นาที |
| | 1 แบริ่ง | 2 แบริ่ง |
| น้ำหนัก Comp. เครื่องกำเนิดไฟฟ้า | 1845 กก. | 1869 กก. |
| น้ำหนักสเตเตอร์พันขดลวด | 874 กก. | 874 กก. |
| น้ำหนักโรเตอร์พันขดลวด | 764 กก. | 706 กก. |
| WR² Ineria | 18.3482 กก.ม.2 | 17.8009 กก.ม.2 |
| น้ำหนักในการขนส่งในลัง | 2023 กก. | 2029 กก. |
| ขนาดลังบรรจุ | 183 x 92 x 140(ซม.) | 183 x 92 x 140(ซม.) |
| | 50 Hz | 60 Hz |
| การรบกวนทางโทรศัพท์ | THF<2% | TIF<50 |
| อากาศเย็น | 1.614 ม.³/วินาที 3420 cfm | 1.961 ม.³/วินาที 4156 cfm |
| แรงดันไฟฟ้าแบบดาว | 380/220 | 400/231 | 415/240 | 440/254 | 416/240 | 440/254 | 460/266 | 480/277 |
| kVA พิกัดพื้นฐานสำหรับค่ารีแอกแตนซ์500 | 800 | 800 | 800 | 800 | 875 | 925 | 963 | 1000 |
ตัวควบคุมแรงดันไฟฟ้า:
SX460 AVR - มาตรฐาน
ด้วยระบบควบคุมแบบกระตุ้นตัวเองนี้ สเตเตอร์หลักจะจ่ายไฟผ่านตัวควบคุมแรงดันไฟฟ้าอัตโนมัติ
(AVR) ไปยังสเตเตอร์ Exciter
เอาต์พุตโรเตอร์ Exciter จะถูกป้อนไปยังโรเตอร์หลักผ่านวงจรเรียงกระแสบริดจ์แบบคลื่นเต็มสามเฟส
MX341 AVR
AVR ที่ซับซ้อนนี้ถูกรวมเข้ากับระบบควบคุม Stamford Permanent Magnet Generator (PMG) PMG ให้พลังงานผ่าน AVR ไปยัง Exciter หลัก ทำให้เกิดแหล่งพลังงานกระตุ้นคงที่ โดยไม่ขึ้นอยู่กับเอาต์พุตของเครื่องกำเนิดไฟฟ้า
เราขอแนะนำการตรวจจับสามเฟสสำหรับการใช้งานที่มีโหลดที่ไม่สมดุลอย่างมากหรือโหลดที่ไม่เป็นเชิงเส้นสูง
เพลา & กุญแจ:
โรเตอร์เครื่องกำเนิดไฟฟ้าทั้งหมดได้รับการปรับสมดุลแบบไดนามิกให้ดีกว่า BS6861:Part 1 Grade 2.5 เพื่อลดการสั่นสะเทือนในการทำงาน เครื่องกำเนิดไฟฟ้าแบบสองแบริ่งจะถูกปรับสมดุลด้วยครึ่งกุญแจ
ขั้วต่อ & กล่อง Termianl:
เครื่องกำเนิดไฟฟ้ามาตรฐานเป็นแบบ 3 เฟสที่สามารถเชื่อมต่อใหม่ได้โดยมีปลาย 12 ปลายที่นำไปยังขั้วต่อ ซึ่งติดตั้งบนฝาครอบที่ปลายด้านที่ไม่ขับเคลื่อนของเครื่องกำเนิดไฟฟ้า กล่องขั้วต่อเหล็กแผ่นมี AVR และมีพื้นที่กว้างขวางสำหรับการเดินสายไฟและการจัดเรียงต่อมของลูกค้า มีแผงที่ถอดออกได้เพื่อให้เข้าถึงได้ง่าย
ฉนวน / การอิ่มตัว:
ระบบฉนวนเป็นคลาส 'H'
ส่วนประกอบที่พันขดลวดทั้งหมดจะถูกอิ่มตัวด้วยวัสดุและกระบวนการที่ออกแบบมาโดยเฉพาะเพื่อให้สร้างโครงสร้างสูงที่จำเป็นสำหรับขดลวดสถิตและความแข็งแรงทางกลสูงที่จำเป็นสำหรับส่วนประกอบที่หมุน
รูปภาพของเรา:
การรับประกัน:
1) ระยะเวลาการรับประกัน: หนึ่งปีหรือ 1,000 ชั่วโมงการทำงานแล้วแต่ระยะเวลาใดจะถึงก่อน
2) ในช่วงระยะเวลาการรับประกัน อะไหล่จะถูกส่งผ่านตัวแทนขนส่งของคุณในประเทศจีน
3) อะไหล่ยังสามารถส่งโดยด่วนทางอากาศได้
4) มีสายด่วนบริการ 24 ชั่วโมงสำหรับลูกค้า
บริการของเรา:
1. หากคุณสนใจในผลิตภัณฑ์ของเรา เราขอเชิญคุณมาเยี่ยมชมโรงงานของเราเมื่อคุณอยู่ในประเทศจีน เราสามารถขับรถไปรับคุณและเยี่ยมชมโรงงานของเราได้
2. แนะนำตัวเลือกที่ดีที่สุดหรือข้อเสนอแนะอ้างอิงตามข้อมูลของลูกค้า ตอบคำถามทั้งหมดเกี่ยวกับผลิตภัณฑ์จากลูกค้า
3. สร้างโปรไฟล์ลูกค้า บริการติดตามผล โทรหาลูกค้าเป็นประจำ
